多年來一直致力于濃密設備研究的山川重工,專業生產各種型號的斜管濃密機,專業的技術團隊為您打造**的FNX系列高效斜管濃密箱,是您投資選礦行業的理想選擇!
FNX系列高效斜管濃密箱(斜管濃密機)是在“淺層沉降理論”基礎上發展起來的新一代高效沉降濃縮設備。該設備結合了普通斜管濃密箱和深錐濃密機的優點:占地少,沉淀效率高;排礦濃度高。近年來廣泛應用于冶金礦山、化工、陶瓷、煤炭等行業。

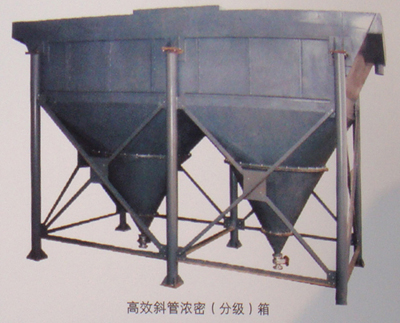

FNX系列高效斜管濃密(分級)箱結構設計獨特,充分發揮了蜂窩斜管沉淀效率高的優點,體積小、效率高、可在同一組設備上實現分級兼濃縮兩種功能,也可作為單獨的濃縮設備使用,具有結構簡單、安裝方便、配置靈活、運行不需要?jiǎng)恿Γú捎米詨号诺V)、不易堵塞、可控性好、易于操作和維護等特點。特別是可根據不同礦山的實際情況靈活地在選廠內配置,而無需將礦漿自流到廠外濃縮后又再用砂泵揚送回廠內進行處理,同時省卻了用水泵才能回水的麻煩,大大節省了能耗,是較為理想的礦山濃密(分級)設備。在有條件的礦山,還可為實現高濃度尾礦輸送、回水廠內直接利用,進一步降低能耗和礦漿輸送及回水成本創造條件。

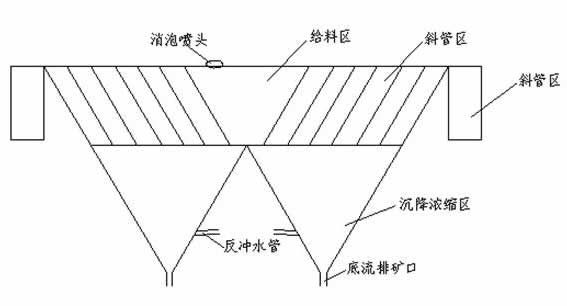

FNX系列高效斜管濃密箱工作原理:正常運行中的濃密箱,在沉降濃縮區的上部會形成一個相對動態平衡的懸浮過濾層。礦漿由給料區進入沉降濃縮區后,礦漿中粒徑較大的顆粒,由于其沉降末速較大,克服水流的脈動力,經沉降濃縮區懸浮過濾層過濾,很快沉淀進入底部排料口附近;未能克服水流脈動力而沉淀的粒徑較小的顆粒,隨著上升水流進入斜管區。斜管區按一定角度填充了六角型薄壁多孔斜管,將水流分成許多小的沉淀單元。由于斜管濕周大,水力半徑小,因此每根斜管中的雷諾數很?。?lt;200,雷諾數反應了流動過程中水流慣性力與粘性力的比值),處于層流狀態,顆粒在其中的沉降過程沒有紊流干擾,按層流水力沉降規律沉降。當進入斜管區的較細顆粒,在層流水力沉降條件下沉降到達斜管壁上,積累到一定量以后,在重力的作用下,沿斜管壁下滑至沉降濃縮區,根據分離粒度、處理能力設計的要求,未能在斜管區沉降的微細顆粒,將隨著溢流排出,從而實現了分級與沉淀濃縮過程。
項目 | 參數 | 參數 |
設備型號 | FNX-5 | FNX-10 |
沉降面積(m2) | 5 | 10 |
外形尺寸 (長×寬×高) | 3350×2446×3795 | 6700×2446×3795 |
蜂窩管內切圓管徑 | 35 | 35 |
排礦夾管閥內徑 | 50 | 50 |
反沖水管內徑 | 15 | 15 |
反沖水所需壓力 | >3 | ﹥3 |
設備重量 | 3.5 | 5.2 |
